モータリレー動作時間特性の注意点
先日実施した、東芝製のモータリレー↓
東芝製モータリレー
某所での保護継電器試験東芝Nシリーズ継電器OCR・UVRに加えて珍しいモータリレーを実施一般的にはモータリレーはオムロン製が多いので東芝製は設置されている事業所が少な…
試験する上での注意点
・最小動作電流の測定
オムロンの場合動作時間を最小に変更し、動作電流を測定する
東芝の場合、最小整定が3sの為動作電流入力時に素早く上昇させると
正確な動作電流の測定が出来ない

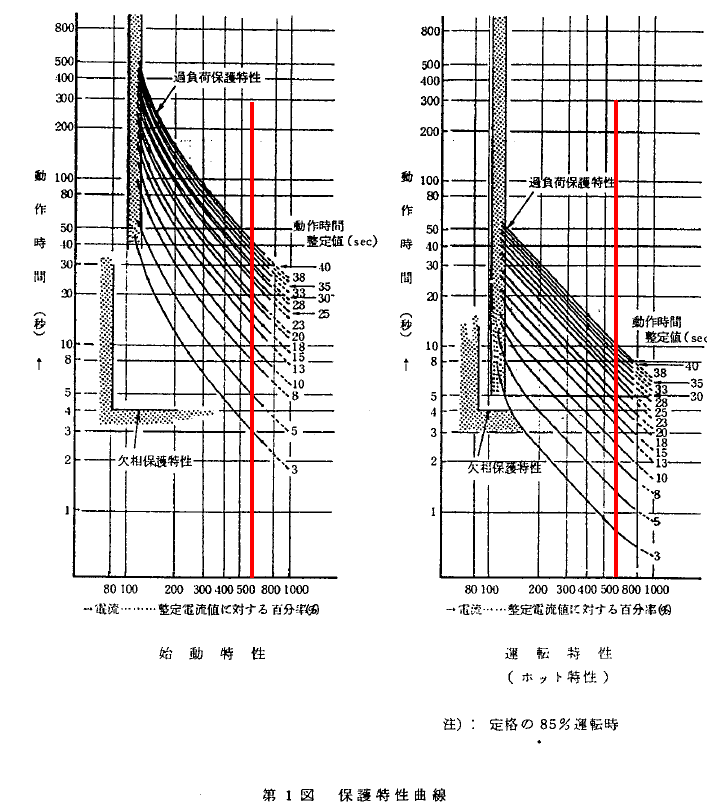

・動作時間測定
200%、600%と動作時間を測定するがこの機種は
コールド/ホット特性に大きな違いがある・電流を流すと放熱しにくい特徴がある
実際間隔を空けずに200%→600%と実施すると、間隔を空けた場合と比較して
最大で10%程度動作時間の違いが見られた
管理値内に収まっているかの確認は当然であるが
前回とのトレンド比較することも重要
