日新電機特高リレーと三菱電機系統連系リレー

特高事業所での保護継電器試験 日新電機NSシリーズ他

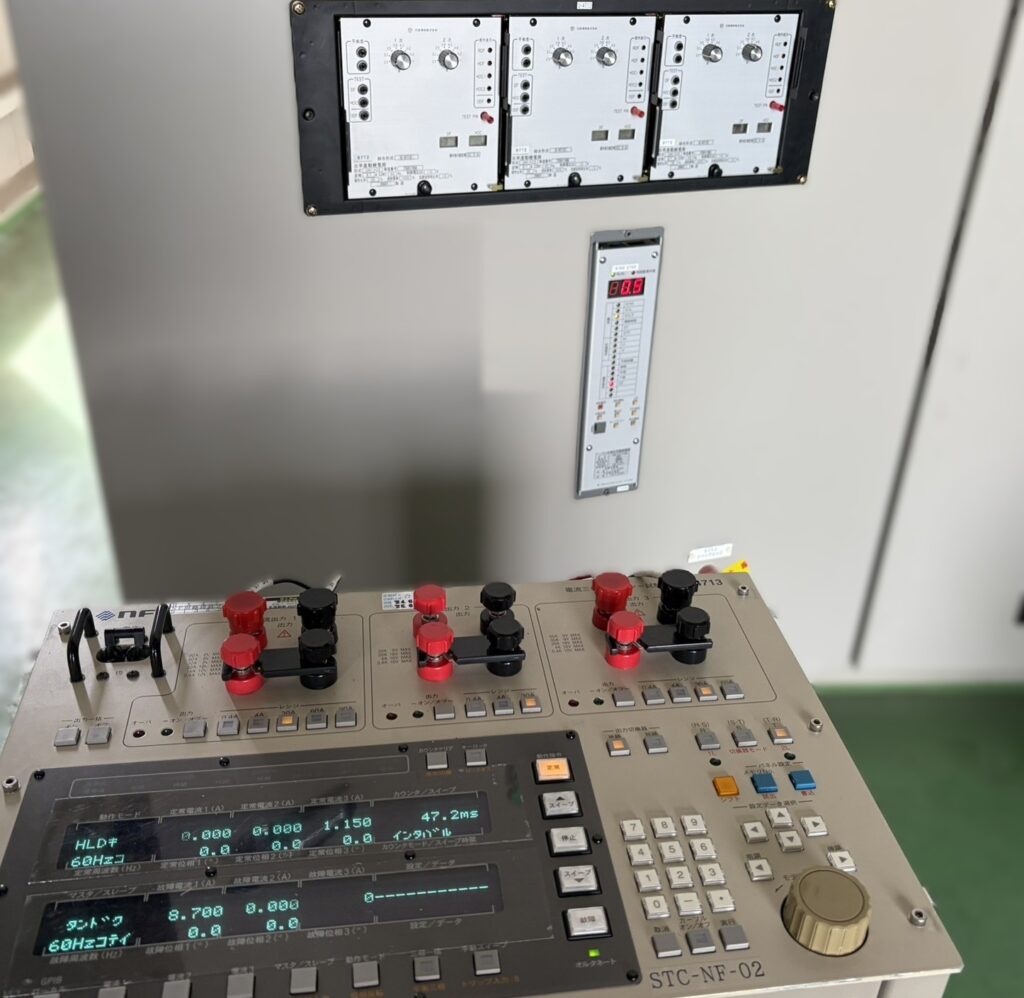

比率差動継電器は世代の古いU形継電器(UAH-H22/U-4T12)
(現行機種はNS形、又はD1U形で3相を1つのユニットに収納)

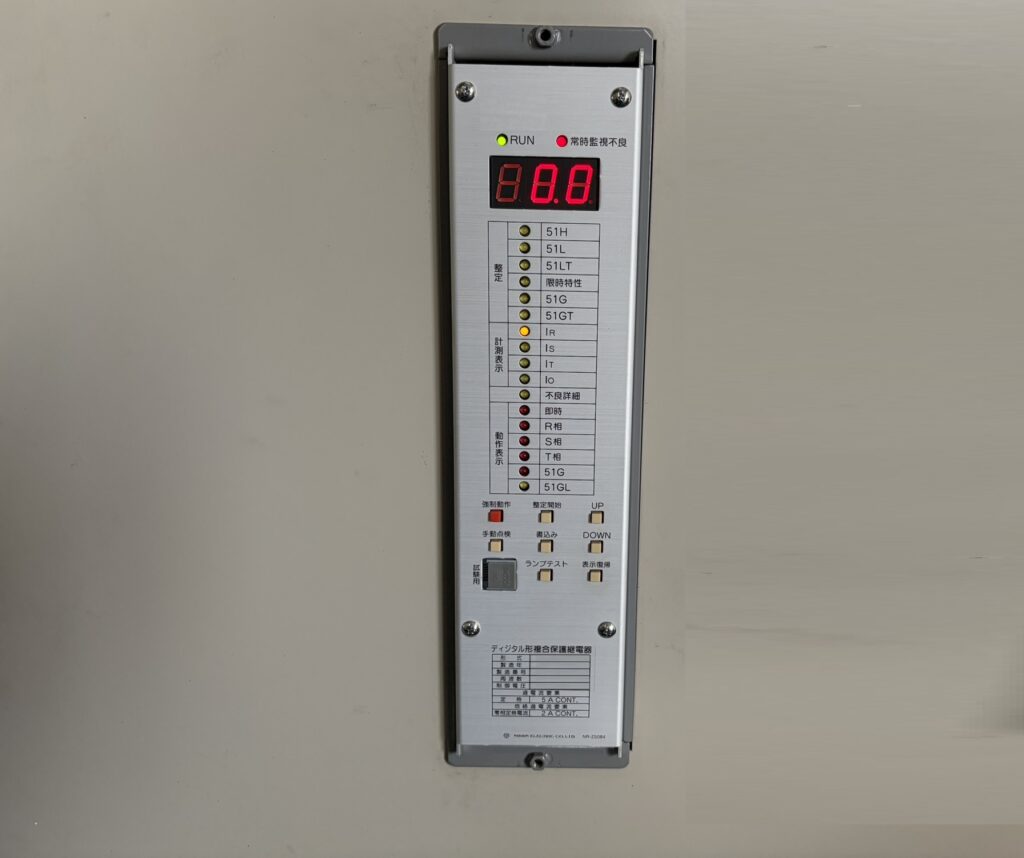

50/51/51G/87の電流系はRX4713にて実施

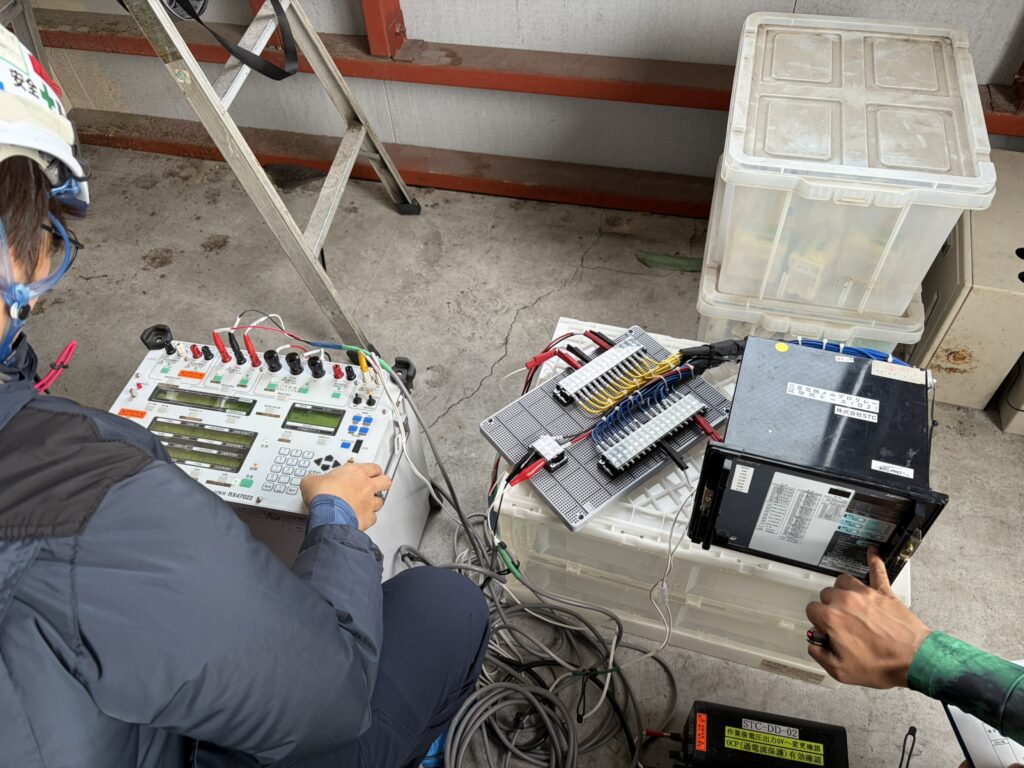

系統連系リレー(CPP1-A01D2)はRX47022にて実施
テストケースでの試験なので、不要動作ロック・接点端子切り離しなど
考慮する必要が無いので、スムーズに試験が可能

継電器故障警報は内部不良による故障出力不可事例があるとの事で
裏面端子による接点短絡では無く、本体操作により発報させる
