高圧コンデンサの静電容量測定

自家用電気工作物の年次点検。
接地抵抗測定、高低圧絶縁抵抗測定・機器点検、清掃、保護継電器試験を実施

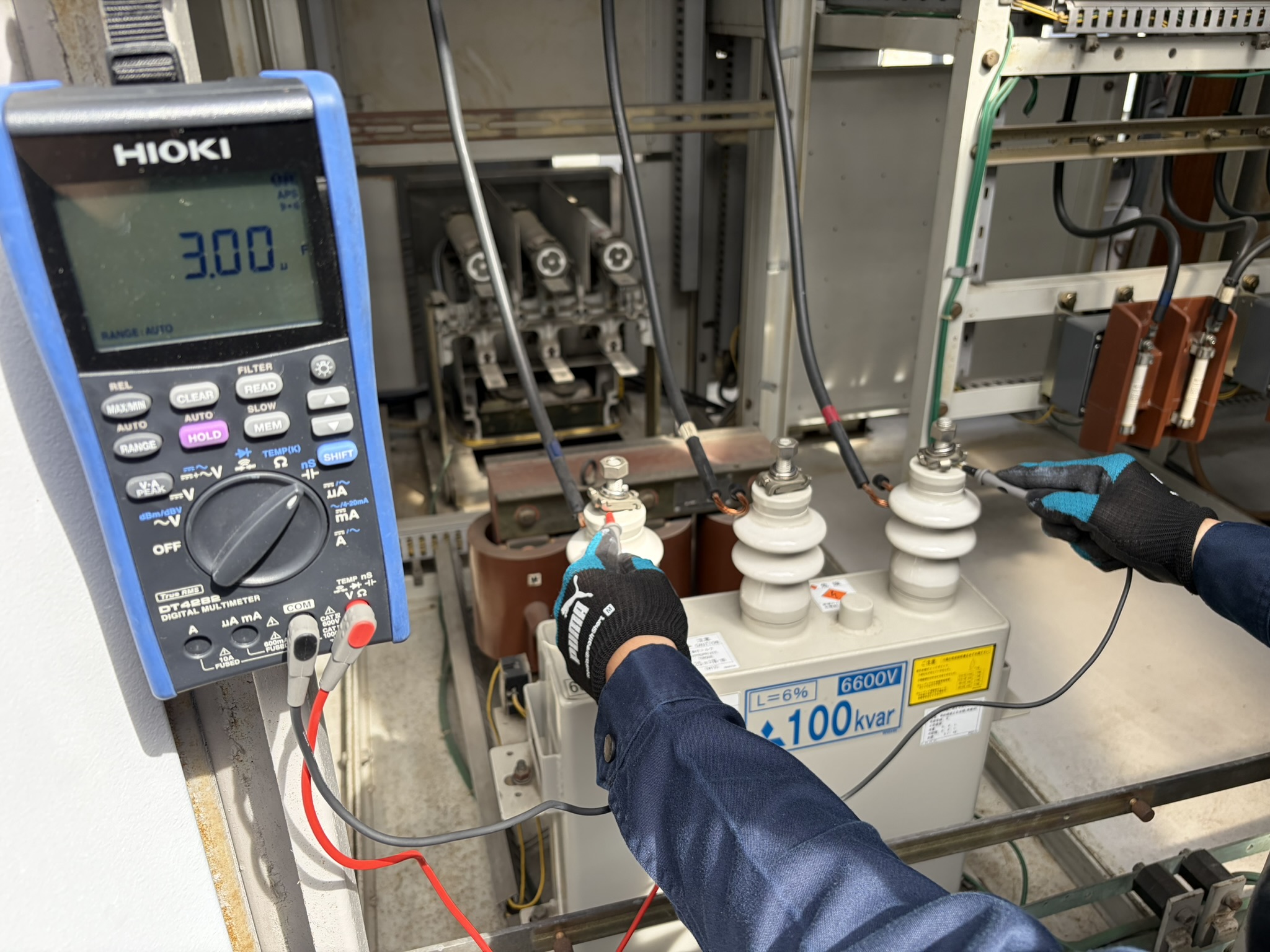

当事業所においては高圧コンデンサの静電容量、放電抵抗測定を実施

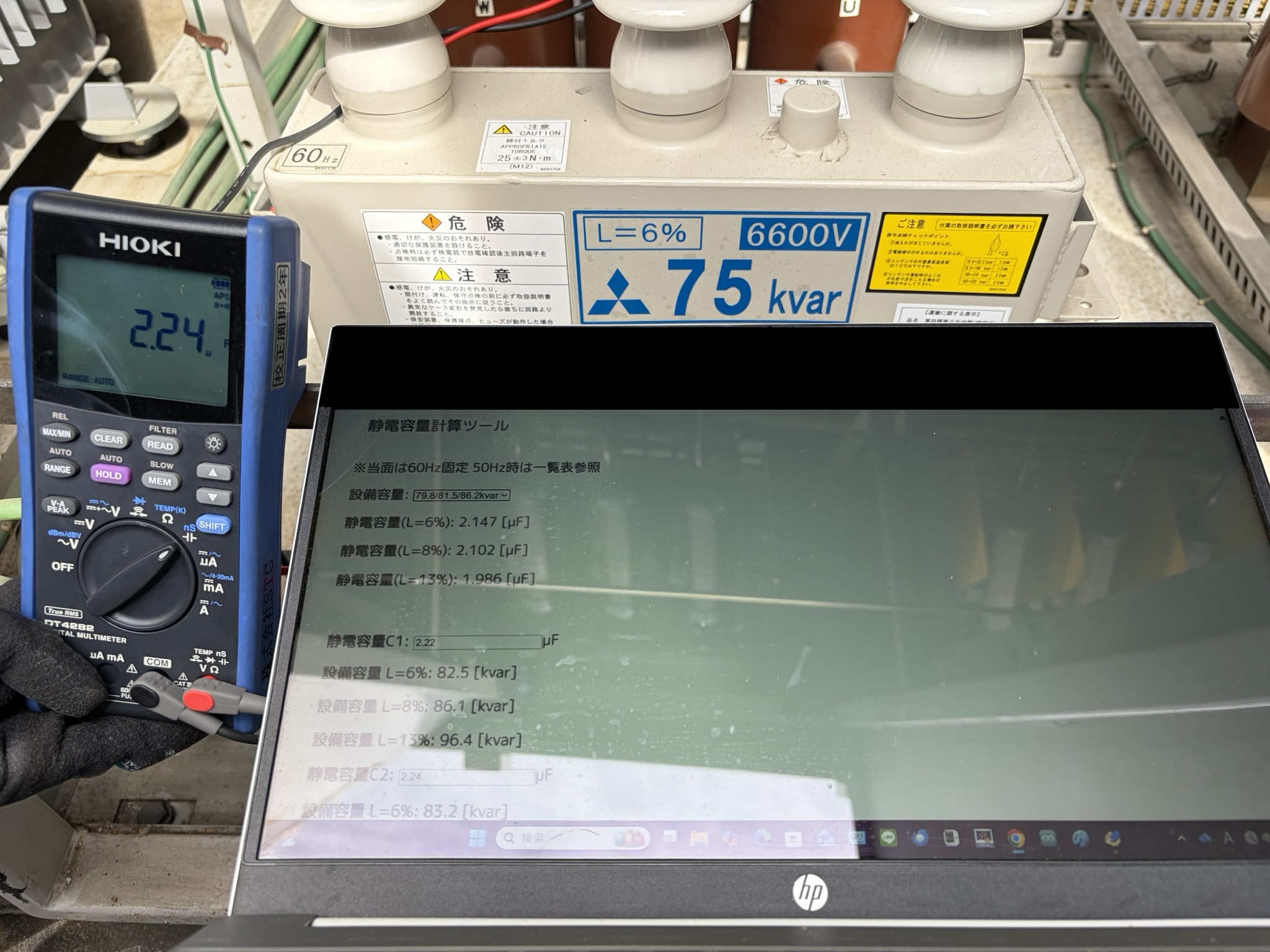

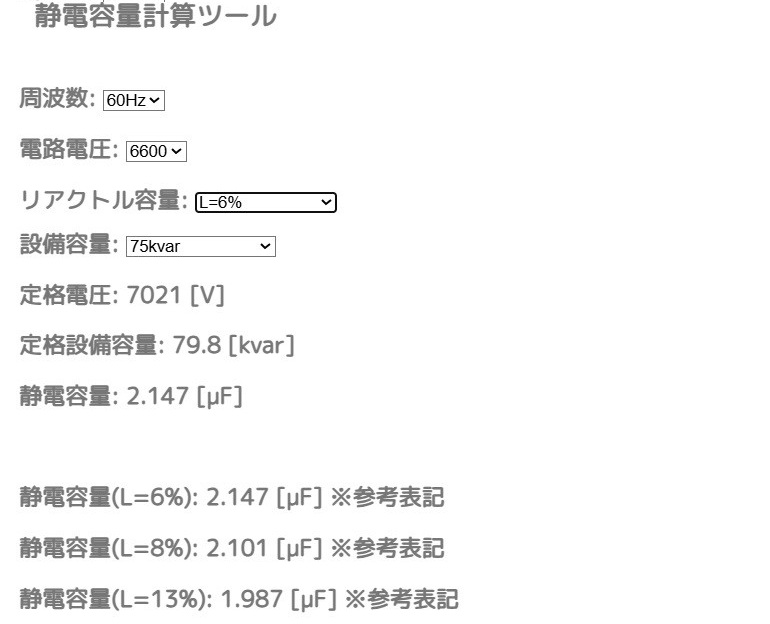

上位の開閉器を開放し測定 専用の計算ツールで管理値内であることを確認

＜注意事項＞

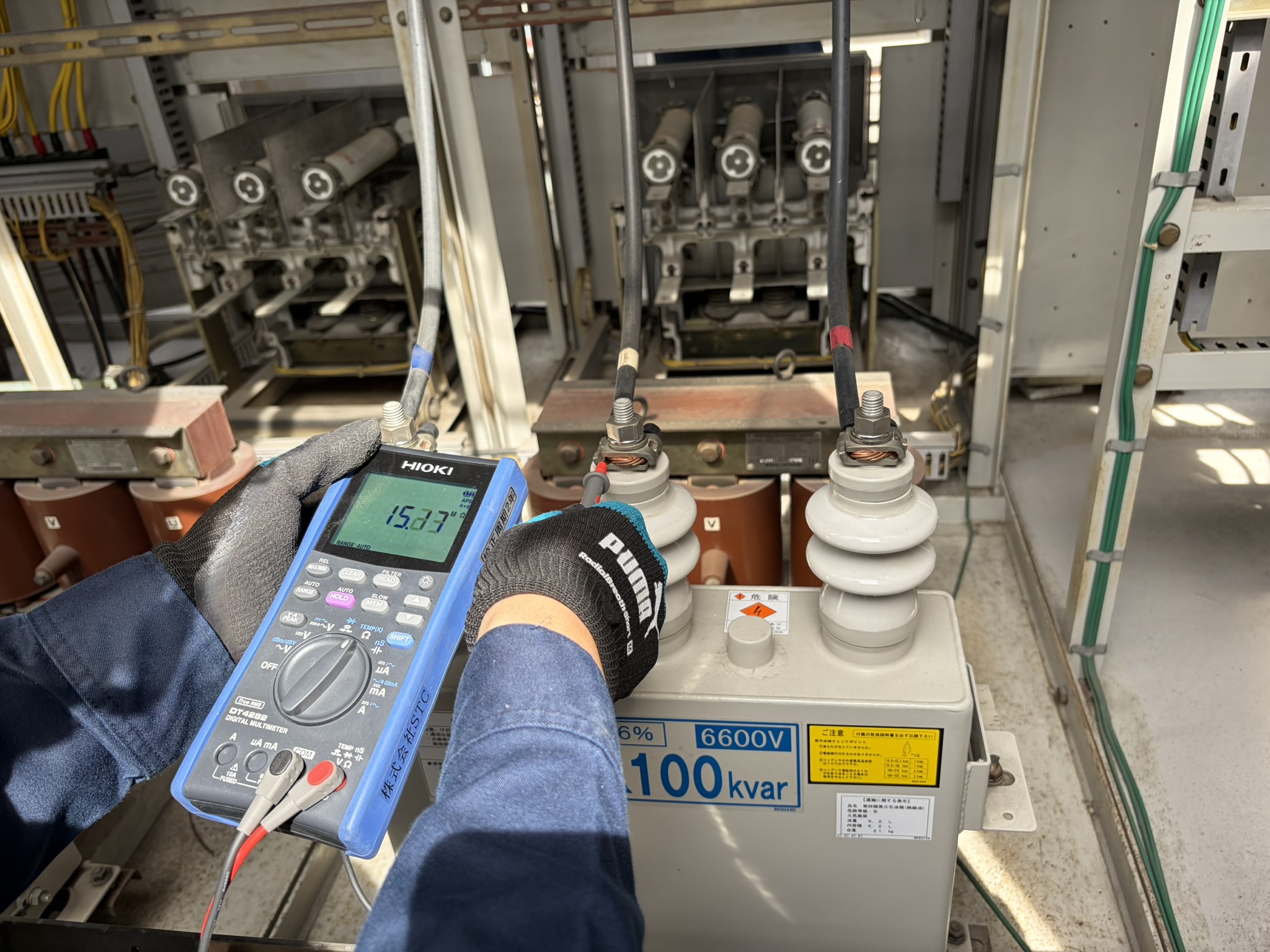

放電抵抗をデジタルマルチメータで測定する際は電荷が充電する為、測定値が安定するまで待機する
新JIS、旧JIS、適用リアクトル容量(6％・8％・13％)で静電容量が異なるので事前に確認が必要
