増設キュービクルの竣工検査

設備増強に伴う増設キュービクルの竣工検査を実施

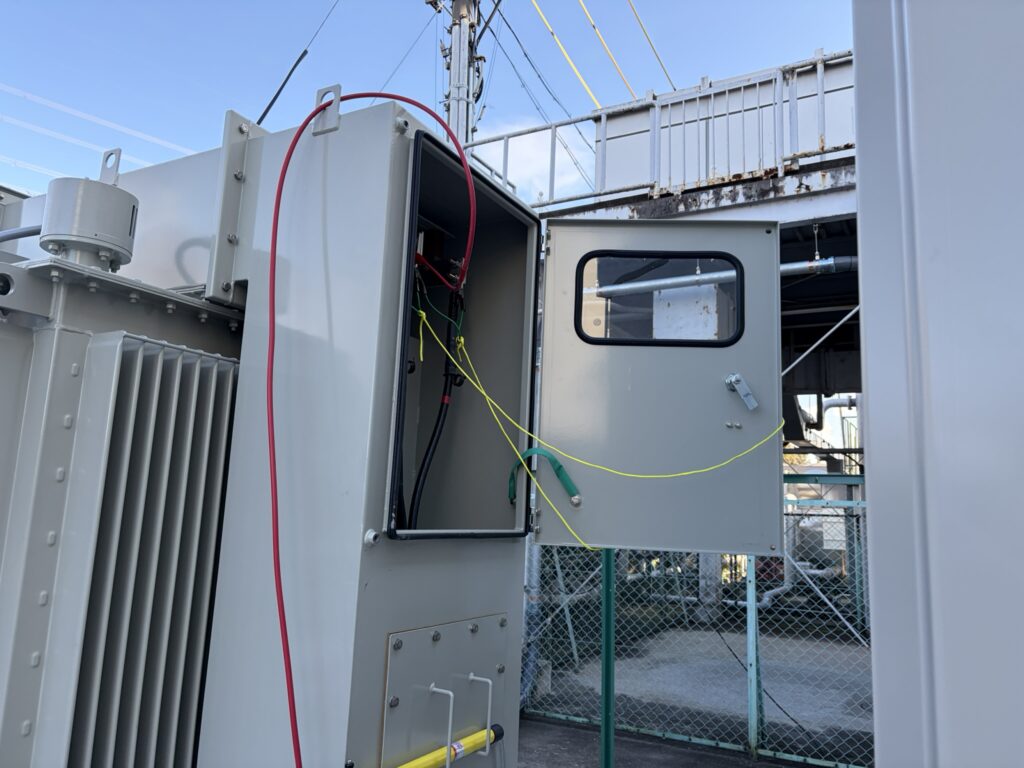

変圧器は海外製の為、ダクトによりキュービクルと接続
既設キュービクルの分岐開閉器から一括にて試験

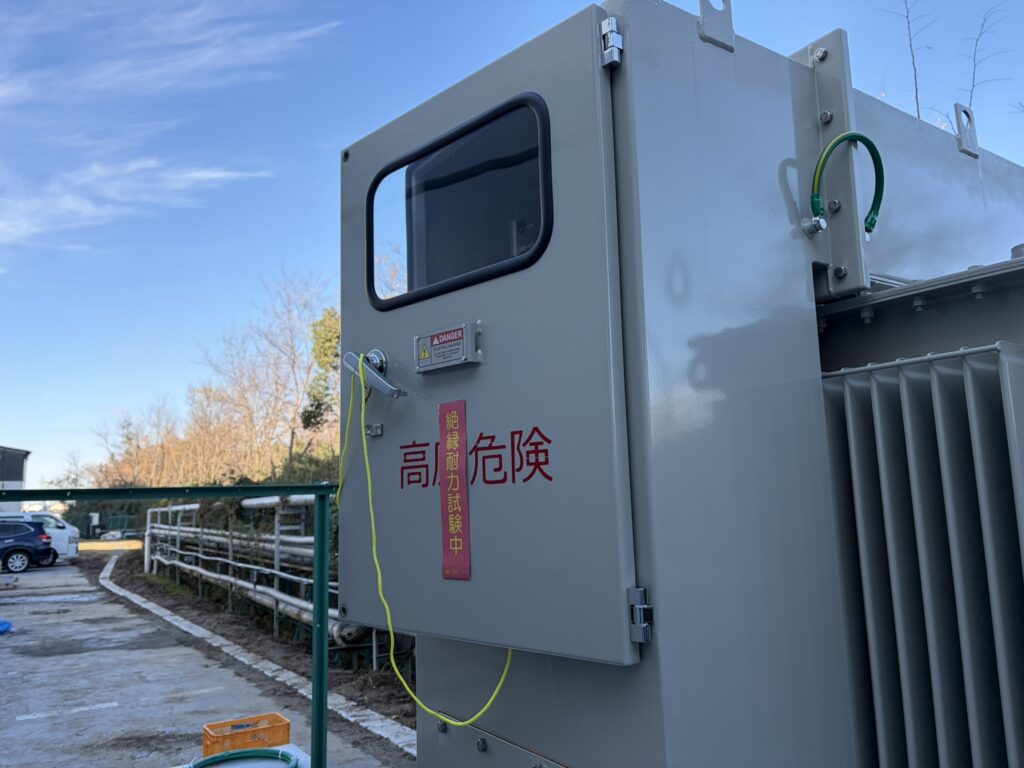

分岐開閉器～高圧ケーブル～キュービクル～高圧ケーブル～変圧器(屋外設置)

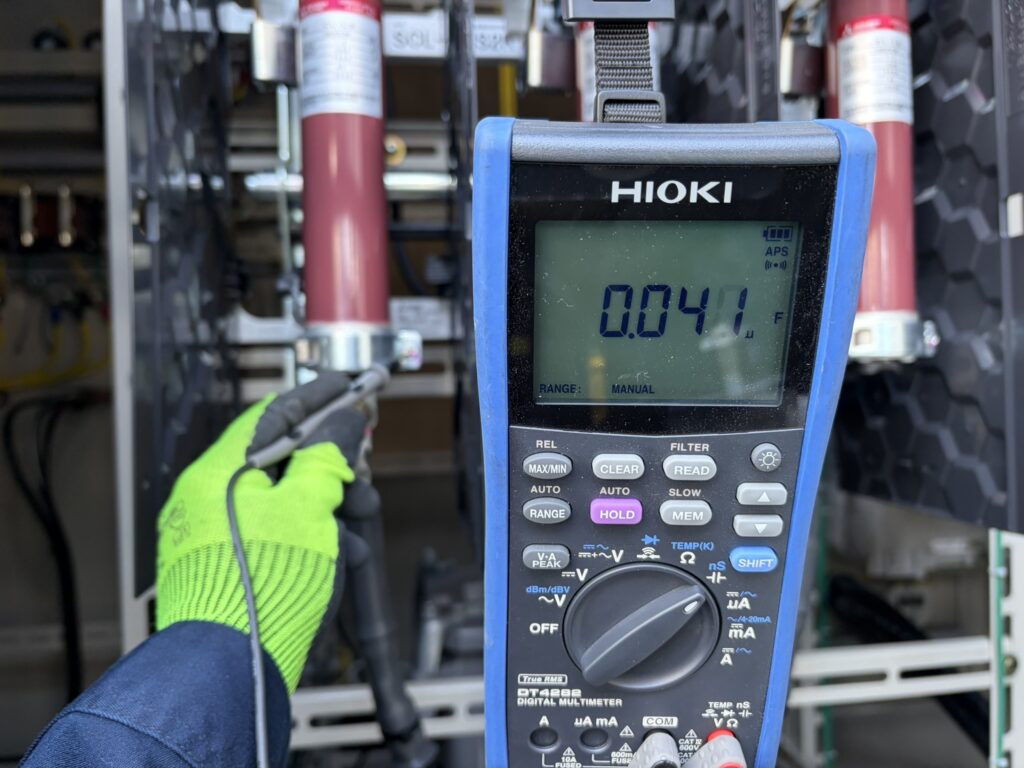

試験回路一括で静電容量は0.041nFより160mAの充電電流予想(60Hz)
実際の充電電流→165mA

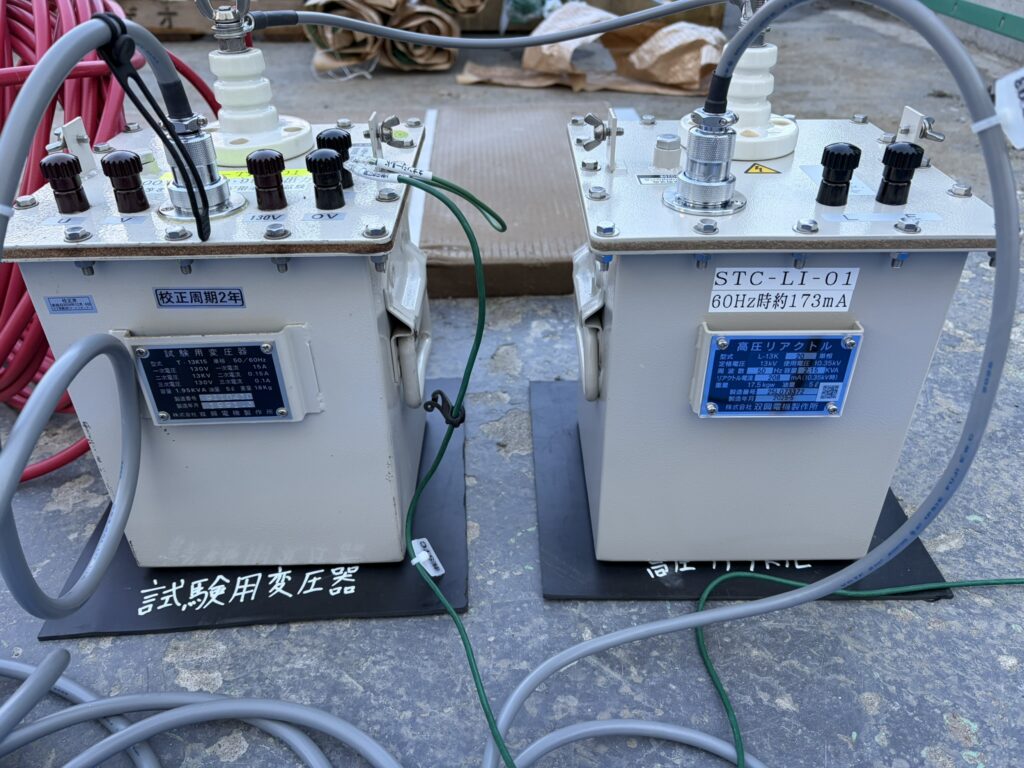

リアクトル電流→172mA 弊社保有のリアクトルは50Hz仕様
電源電流→1.3A(遅れ)

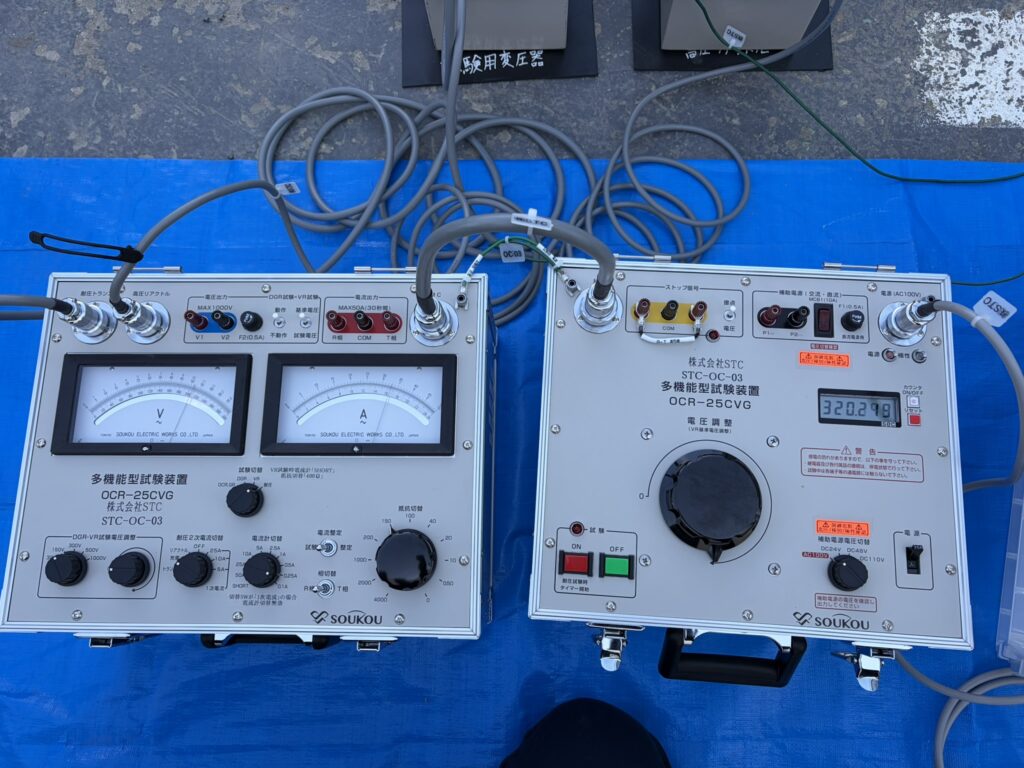

電源にはエコフローを使用し無事に終了
