日立ICU特高リレー

特高事業所でのリレー試験
日立ICUシリーズ
22kV受電の50/51/51G 27/64 87をRX47022 1台にて実施
ICUシリーズは機種により
・出力接点が用意されており端子台まで配線
・前面に出力接点端子が実装

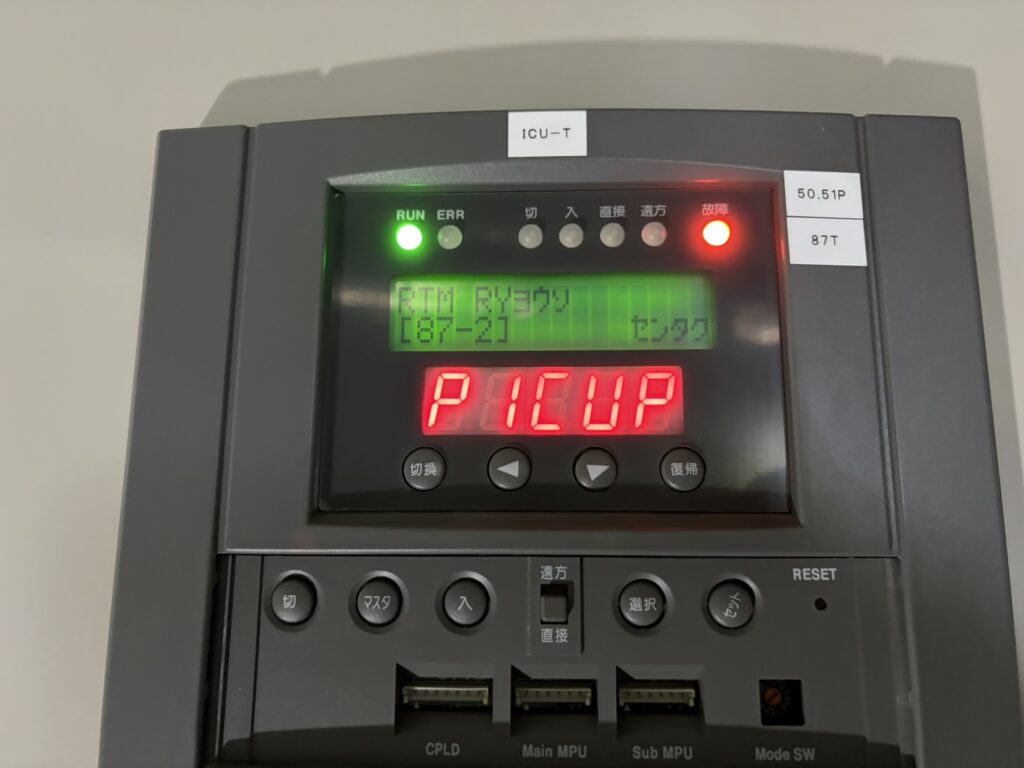

又、リレー試験はリレー試験モード変更後要素選択により
接点が出力されるので、整定変更の必要も無い

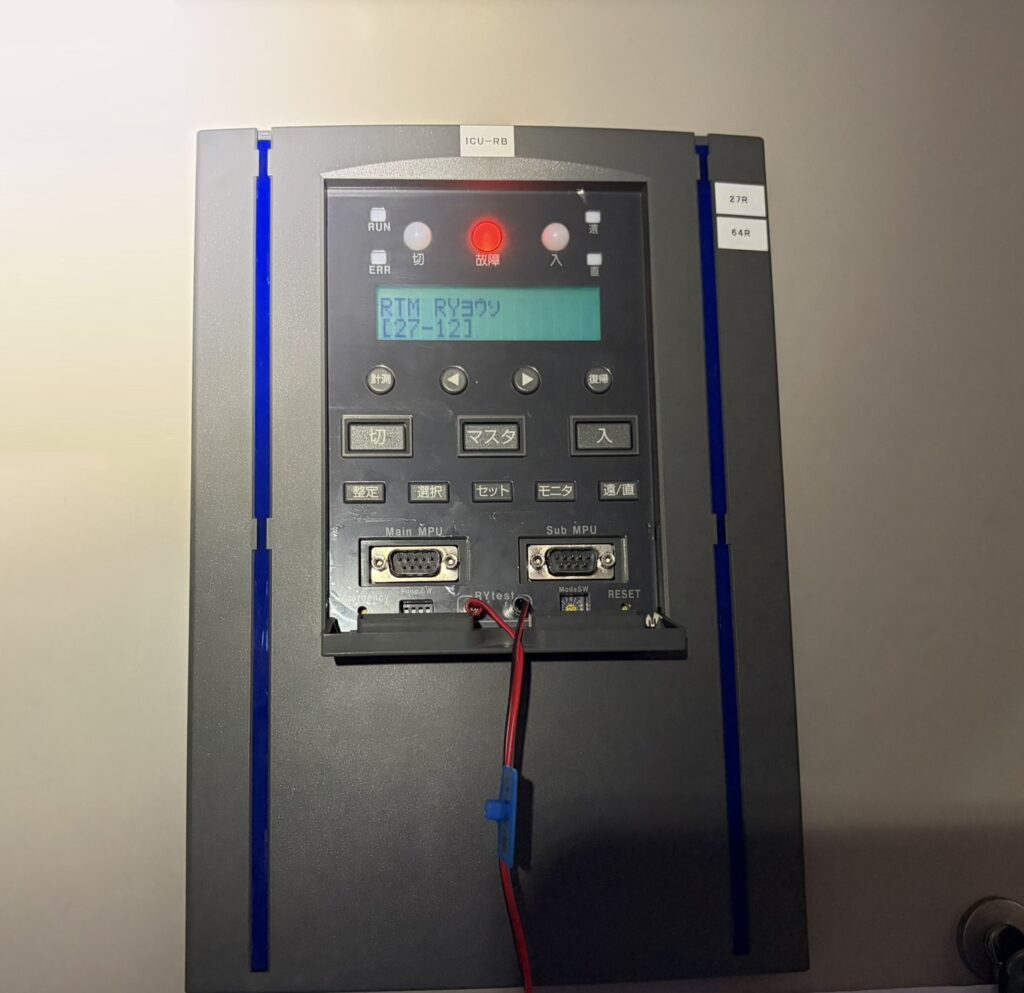

感度低下要素はAC100V検出方式で時限試験も実施するので
補助電源からでは無く、V1-COM端子から出力し対応する

事前準備として
前面試験端子用のピン

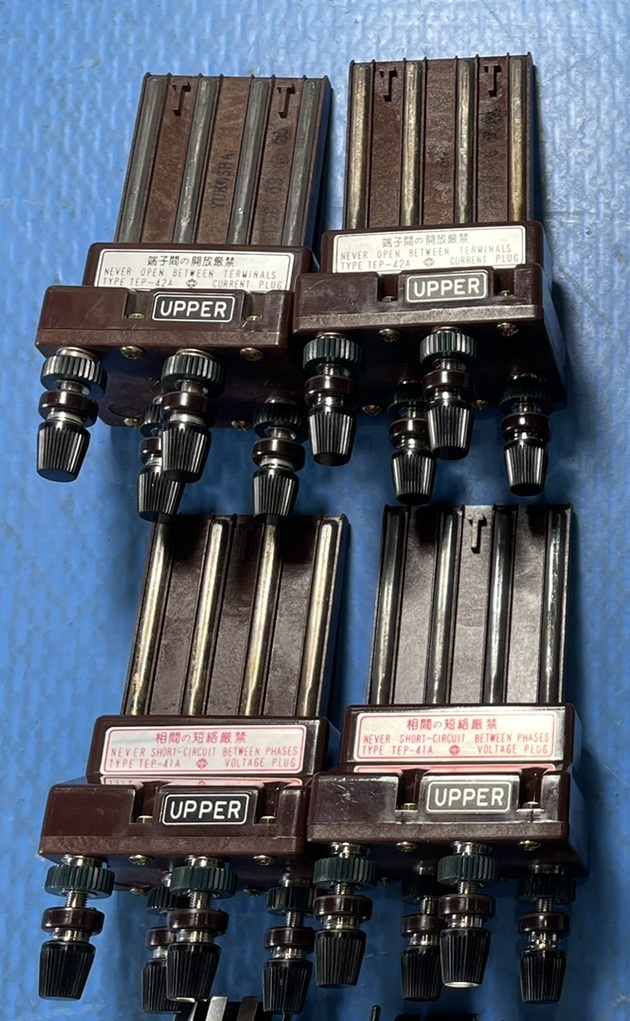

日立用テストプラグ(現地に保管されていない可能性、比率差動継電器試験時に2セット必要)
これらを用意していたので、スムーズに終了する
