RX47022でDIロック時間の測定

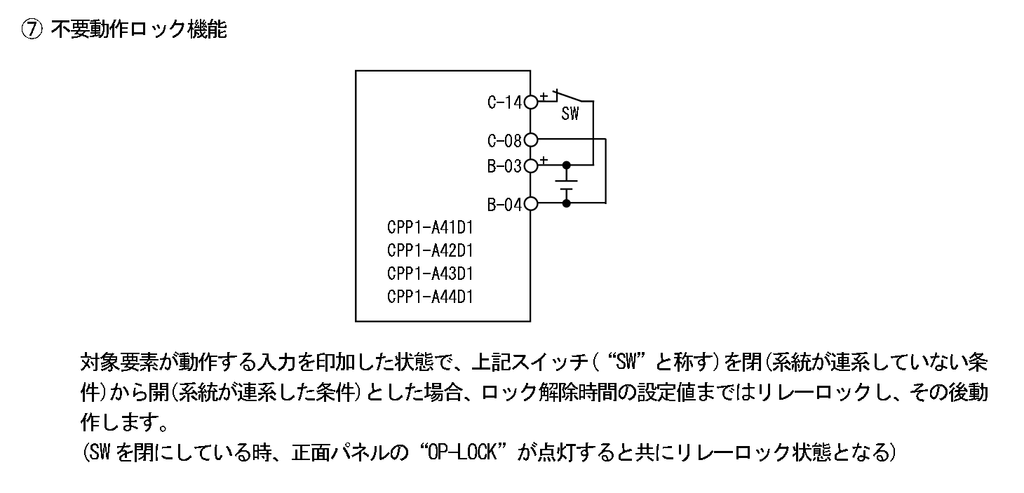

三菱電機系統連系リレー(CPP1)には
DIロック(不要動作ロック)機能が備わっている

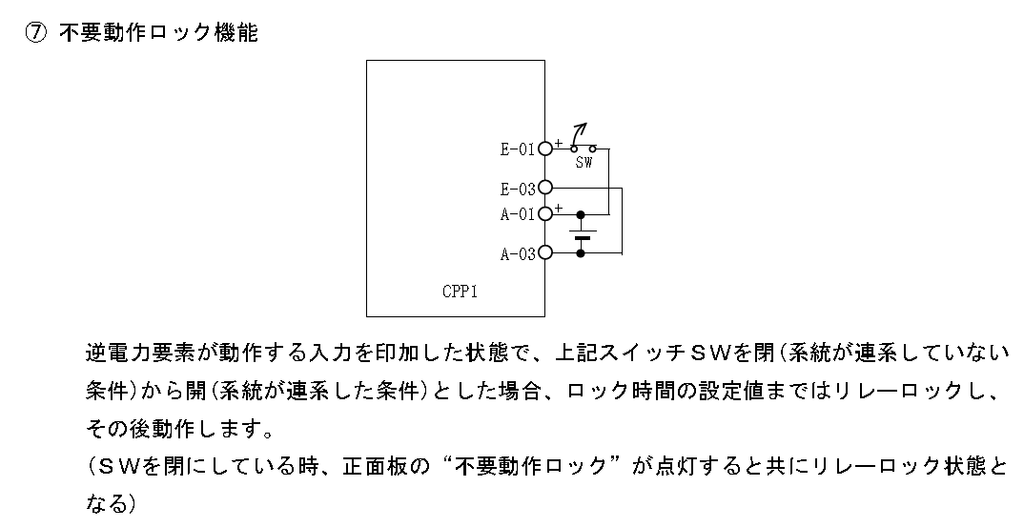

Digital Input 入力 系統が連系していない時に
E-01/E-03にDC電圧を入力すると一部の保護要素をロックする
［591］不要動作ロック動作時間の測定には特定要素を動作状態とし
DIロック状態にする(接点出力しない事を確認)
DIロックを解除し、解除から接点出力までの時間を測定する
RX4744であれば、個別にAC/DCの設定が出来るので試験可能
RX4713では不可、RX4718/RX4717では一工夫することで可能
RX47022では直流出力が制御出力しかない為、通常では試験不可
試験出力を改良し故障モード移行で、動作時間を測定出来ることを確認
［591］ 設定時間1.2sに対して1.246sの測定結果
設定0sでも0.040～0.050sの動作時間が発生する
