サブ変電所保護継電器試験

中規模サブ変電所での保護継電器試験

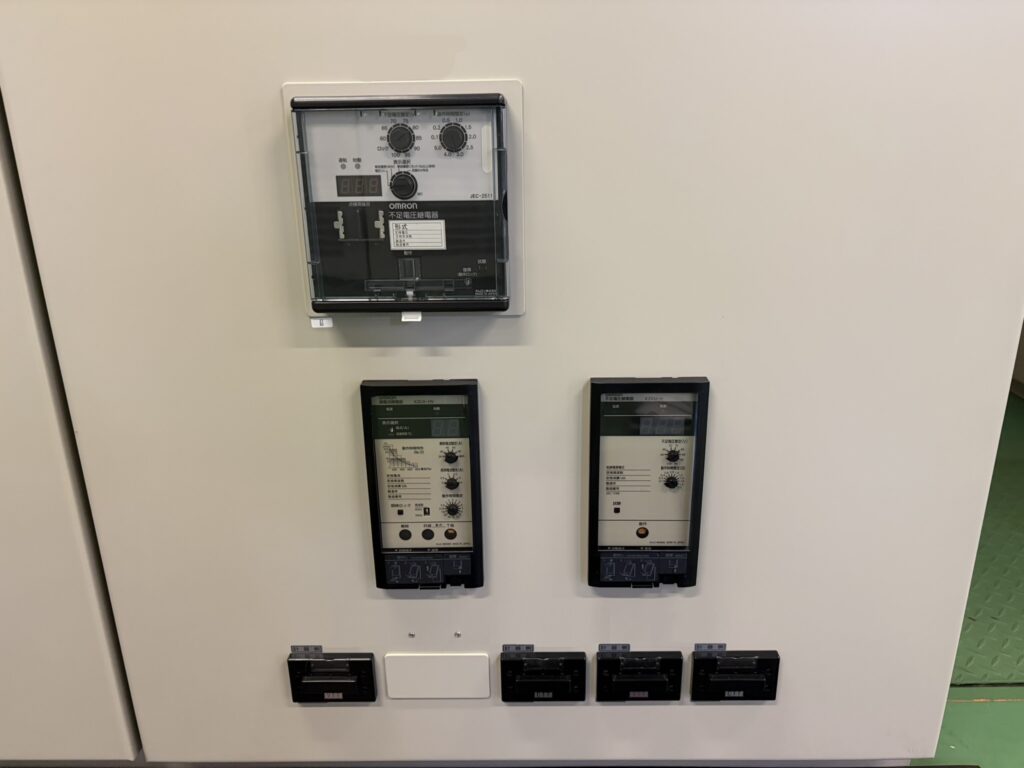

オムロン K2CA-H/K2VU-H、日新電機 IOR1/D1U-URに加えて
低圧地絡継電器等数種類が設置されている

オムロン OCR/UVR、日新電機 OCR/UVRはムサシ IP-R(借用)にて試験

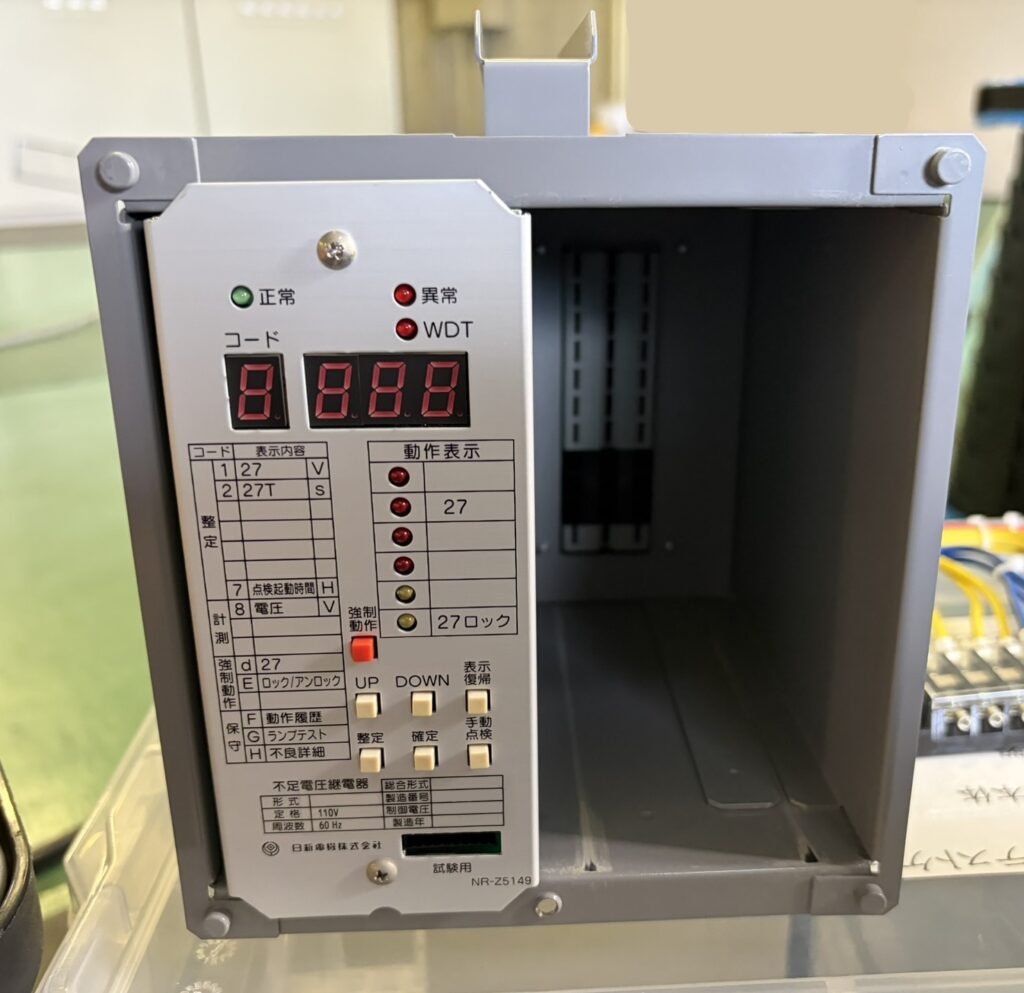

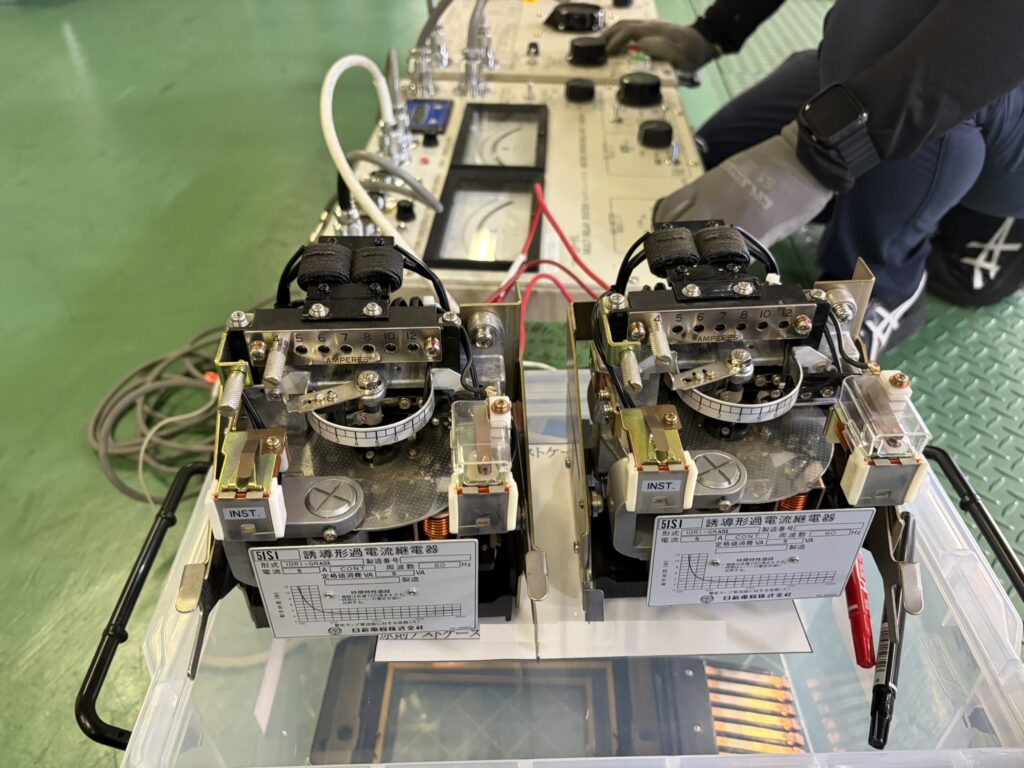

日新電機製はOCR(誘導型)は引き出して試験、UVRは持参したテストケースにて試験

施設特有のVCB操作回路シーケンスを入念に理解する
断路位置+43 試験+盤内試験用CS →ほとんどの操作条件をパスできる
接続位置+43 現場+キースイッチ 常用+故障無+盤面CS→実際の運用条件

オムロンUVRは動作ロックが出来ないので、P1/P2端子にAC100Vを入力する

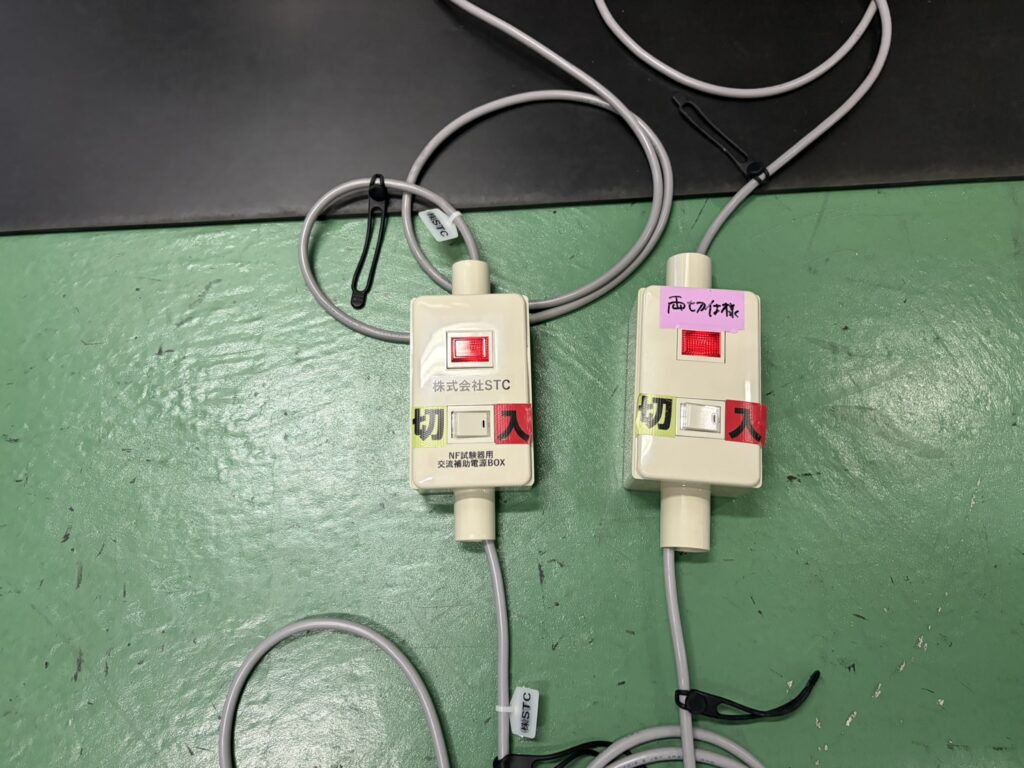

自作100V電源スイッチが活躍する
