試験業務用のDIY工作

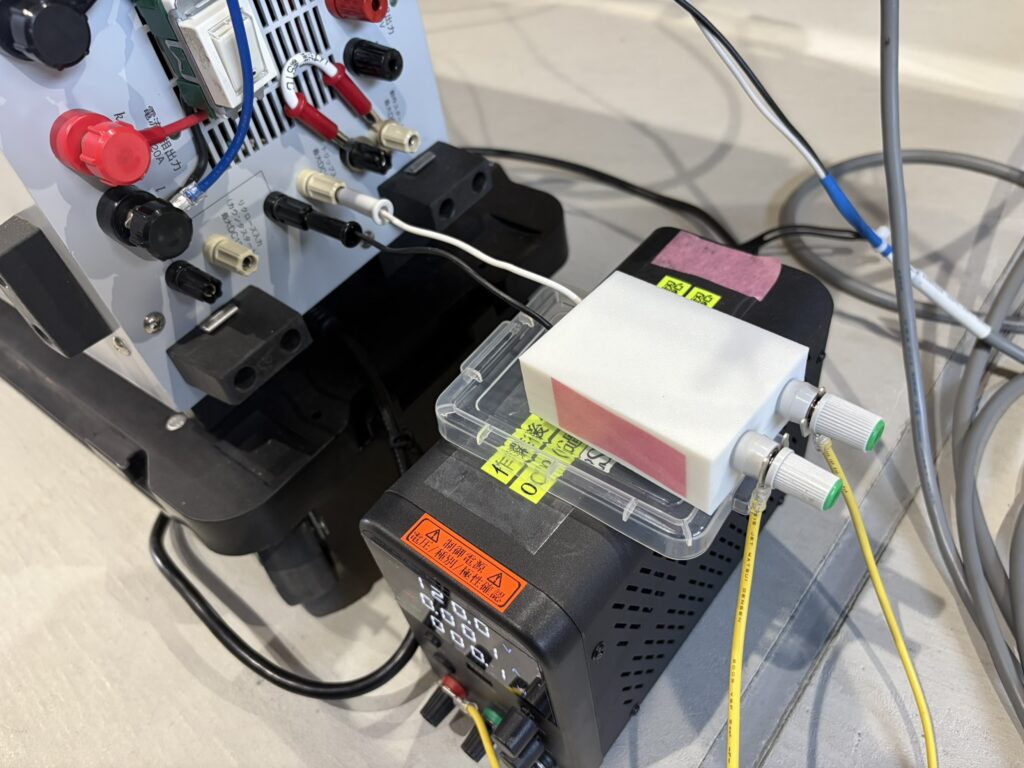

〇電圧入力→ドライ接点へ変換する装置
ドライ接点へ変換に加えて入出力を絶縁
(NF回路 絶縁信号伝送アダプタに相当)
ただし、必須アイテムではないのでとりあえず1個製作し機能性を確認する

仕様
AC/DC 約18～150Vにて検出 (実測値)
電源不要交流対応なので入力は無極性

念の為、変換器の有無で動作時間がどこまで変動するか確認。

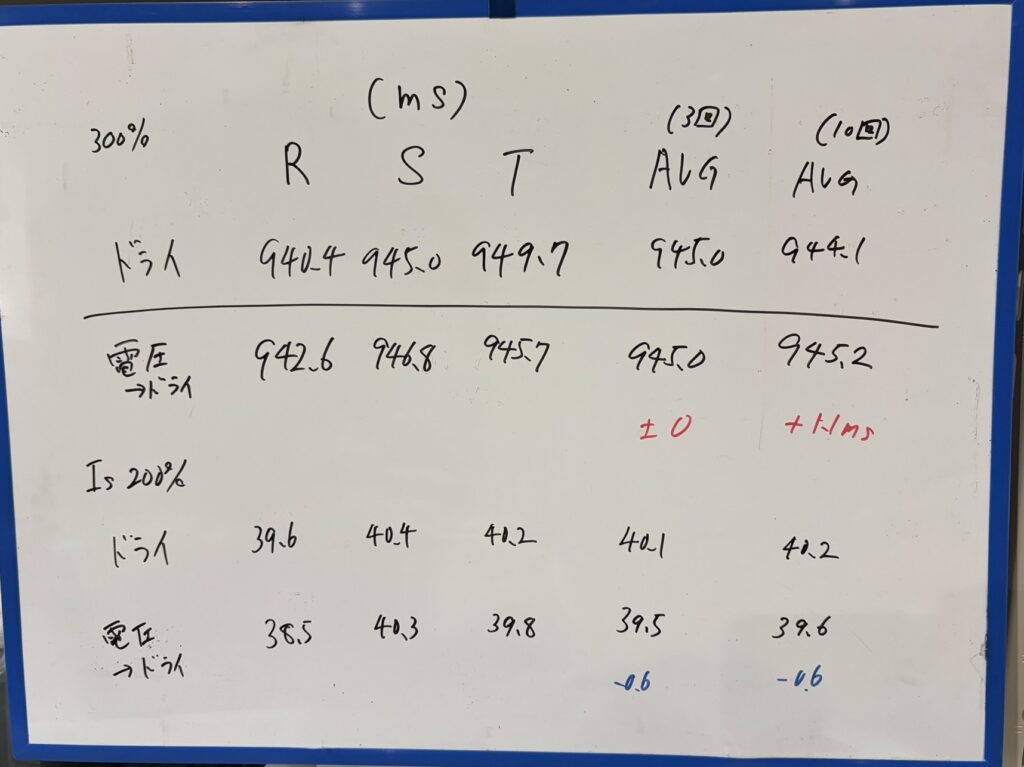

300%時限試験、瞬時200%時限試験の結果と3回及び10回の平均値で比較
結果最大でも5ms程度の幅で変動(OCR単体でも変動が発生する)であり
問題の無いことを確認
※双興電機製の試験器でも使用可能。
ムサシインテックでは不可(改造必要)

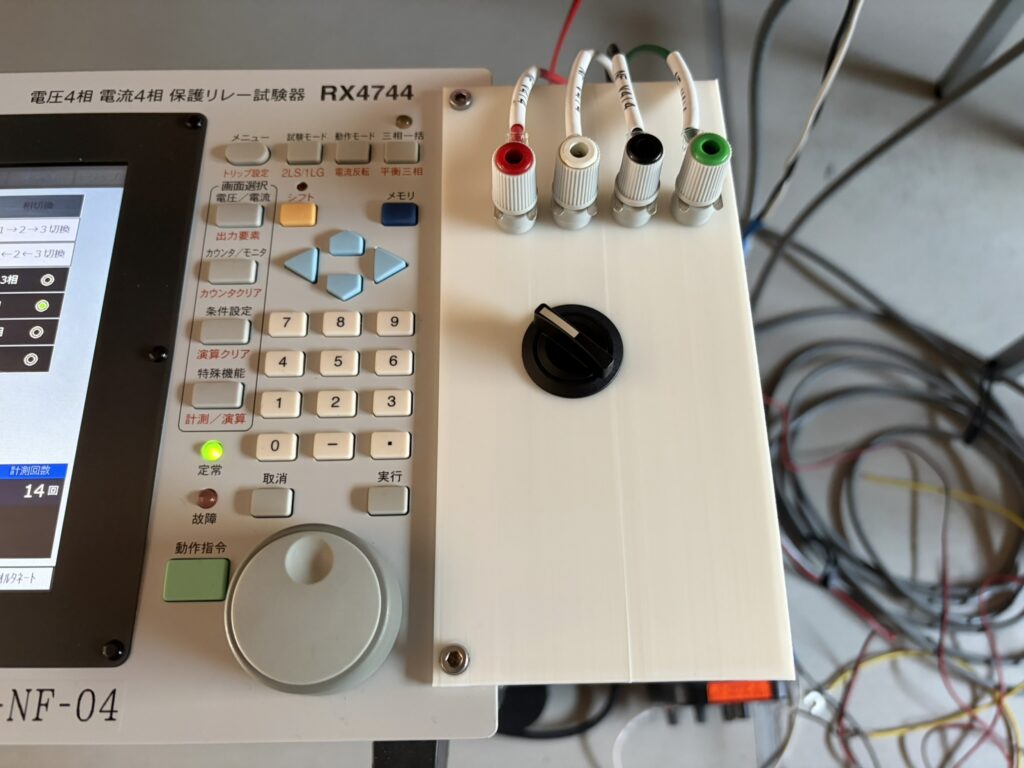

〇RX4744専用電流出力切替器
RX47022/RX4713は本体側で出力を変更できるが
RX4744の場合は出力切換機能付 三相模擬遮断器RX470031が必要(定価165万円)
以前に製作した切替器のSWを流用し、試験機本体にフィットするように設計

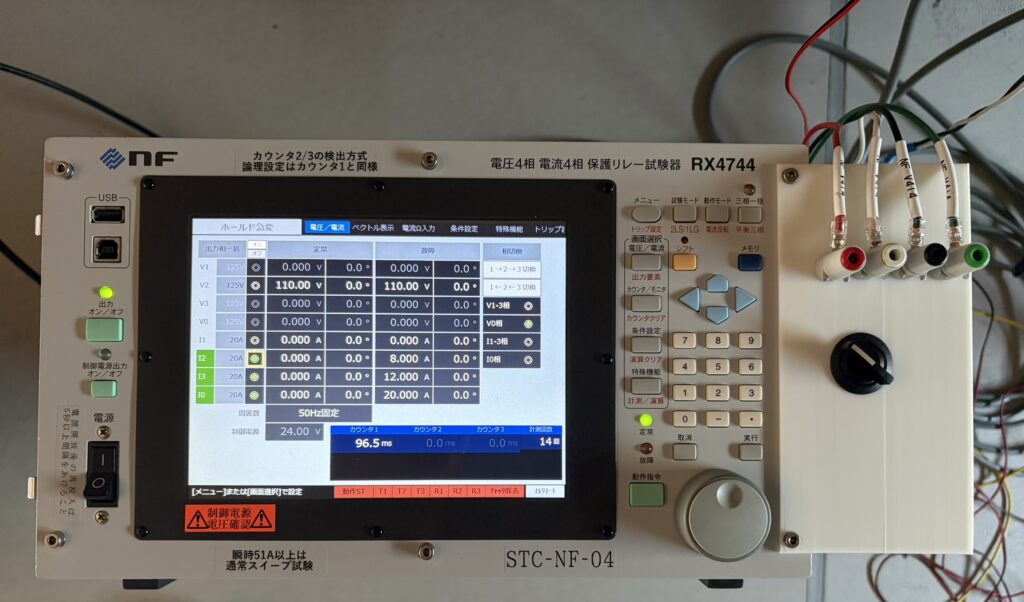

操作性を考慮し試験器右側へ取付、地面に縦置き、机等に横置きどちらにも対応可能
