真空遮断器(VCB)特性試験

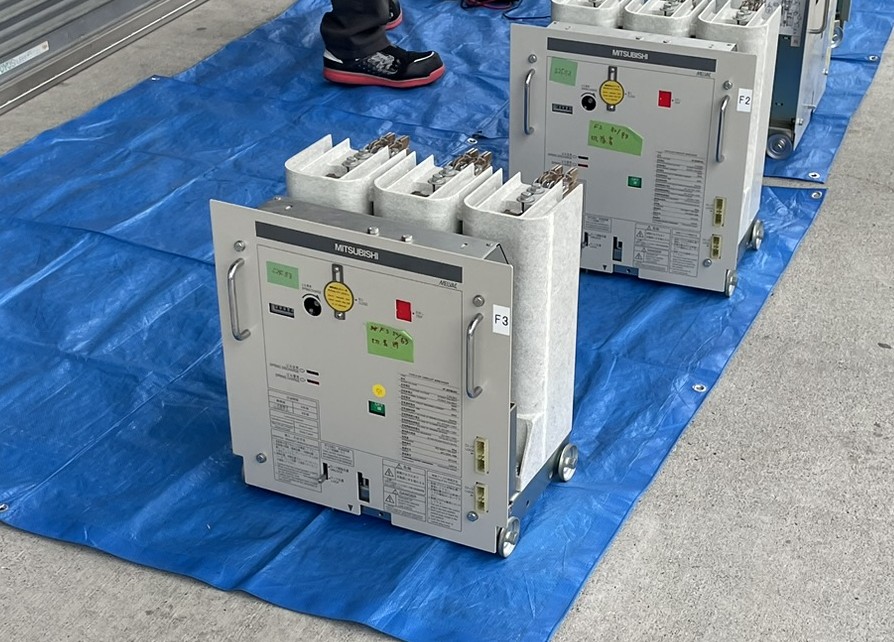

三菱電機製真空遮断器(VCB)、真空電磁接触器(VCS)の精密点検

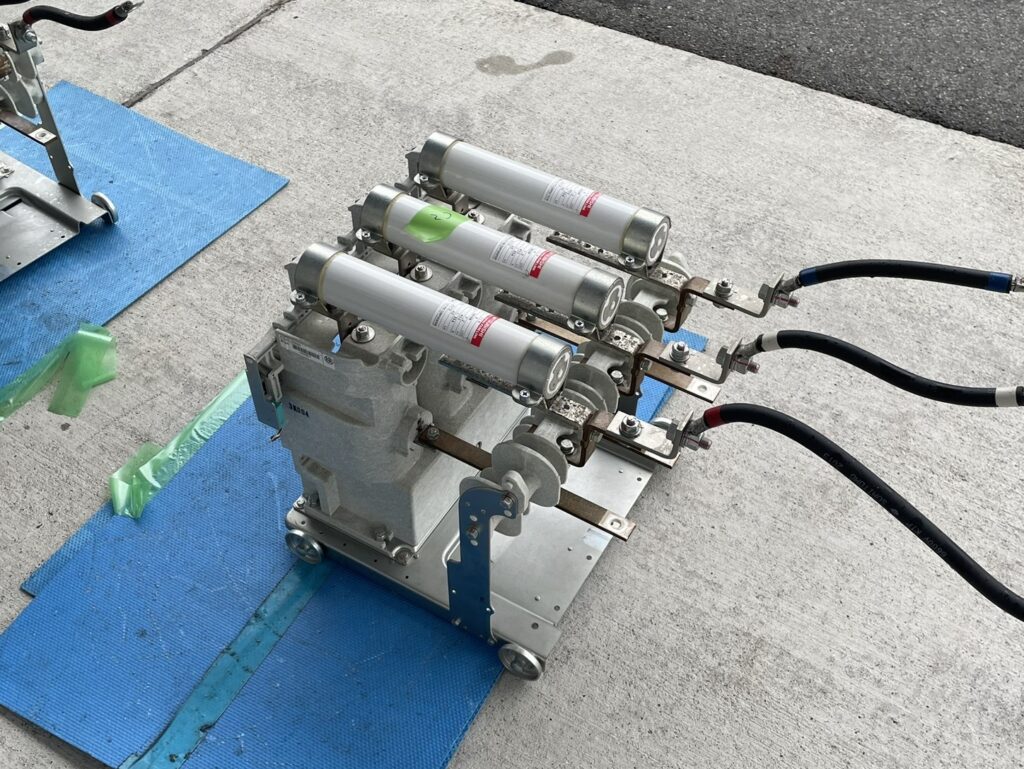

※厳密に言えばVCSにヒューズがあるコンビネーションユニット(VMC)

機構部への注油、接触部への注油の他下記試験を実施
・最低引外し電圧
・最低投入電圧
・自由引外し試験(投入後、入切指令を同時)
・ポンピングロック(投入後、入指令でリレー動作確認)
・絶縁抵抗測定(対地間、相間、極間、制御回路)
・補助接点導通チェック
・投入時間、開放時間測定(不揃い時間含む)

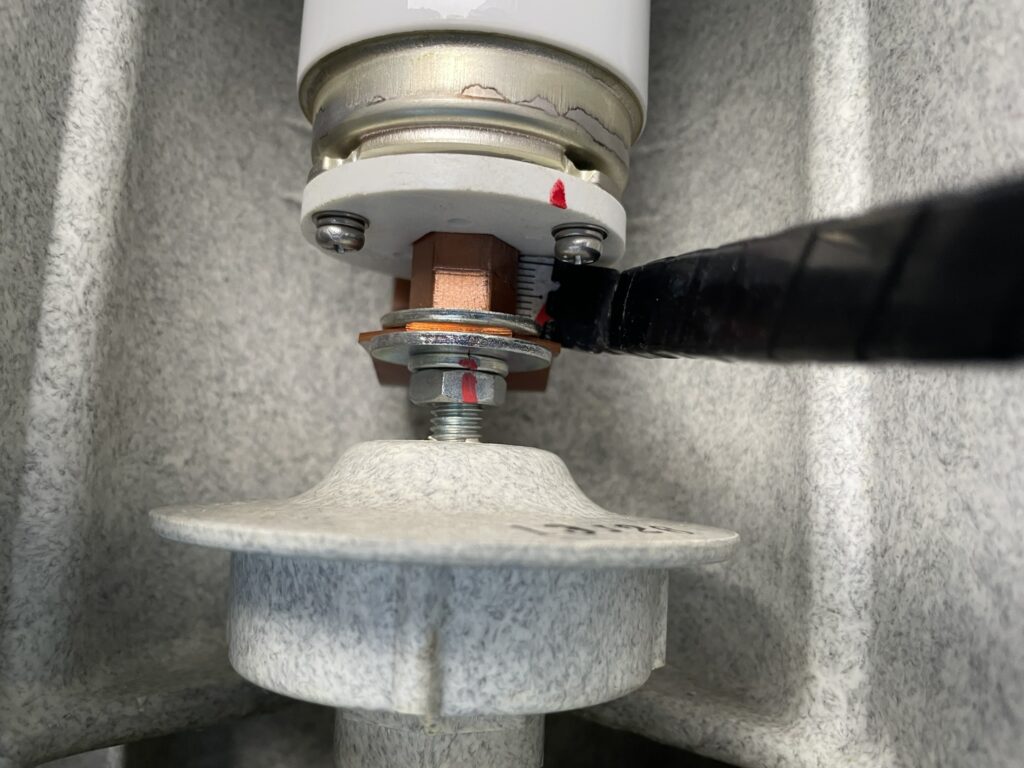

・ギャップ、ストローク測定
・真空度試験
VCSはキュービクル固定タイプの為、全てをバラシて運搬する
